HPL Goulottes de sol ouvertes
Goulottes de sol ouvertes

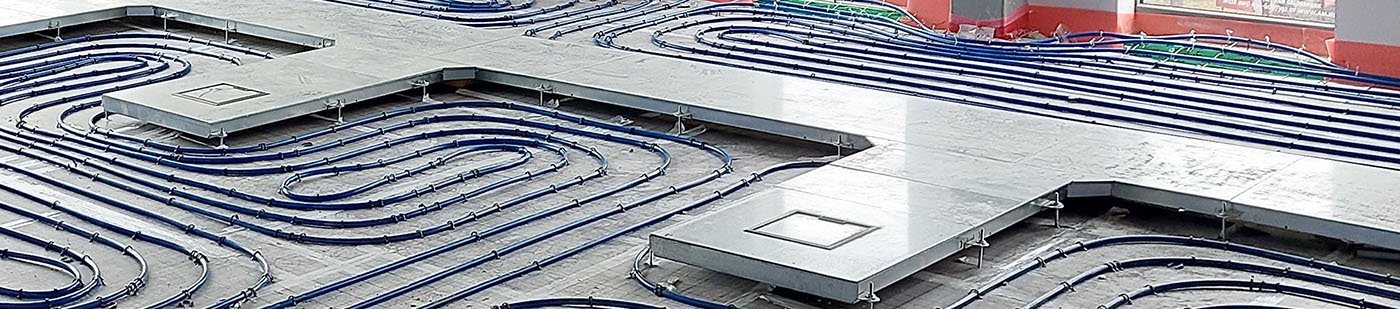

Les goulottes de sol ouvertes HPL offrent une solution robuste et flexible pour la gestion des câbles dans diverses applications. Avec une longueur de 2,5 mètres et des trous de montage pratiques pour les couvercles et supports, ces goulottes sont faciles à installer et parfaitement adaptées aux besoins sur mesure. Les ouvertures prédécoupées intégrées pour conduits Ø19mm permettent un raccordement facile aux prises de sol ou aux murs, offrant ainsi un confort d’installation supplémentaire.
Caractéristiques de la goulotte de sol ouverte en HPL
- Flexibilité: Équipée d'orifices de rupture pour des conduits de Ø19 mm, permettant des dérivations faciles.
- Installation simple: Trous de montage pour couvercles et supports, assurant une fixation rapide et facile.
- Fixation sécurisée: Languettes de serrage dans le fond pour maintenir solidement les cloisons de séparation.
- Conception durable: Fabriquée en matériau robuste pour une longue durée de vie et des performances fiables.
Consultez directement la brochure du système de goulottes de sol ouvertes HPL ici

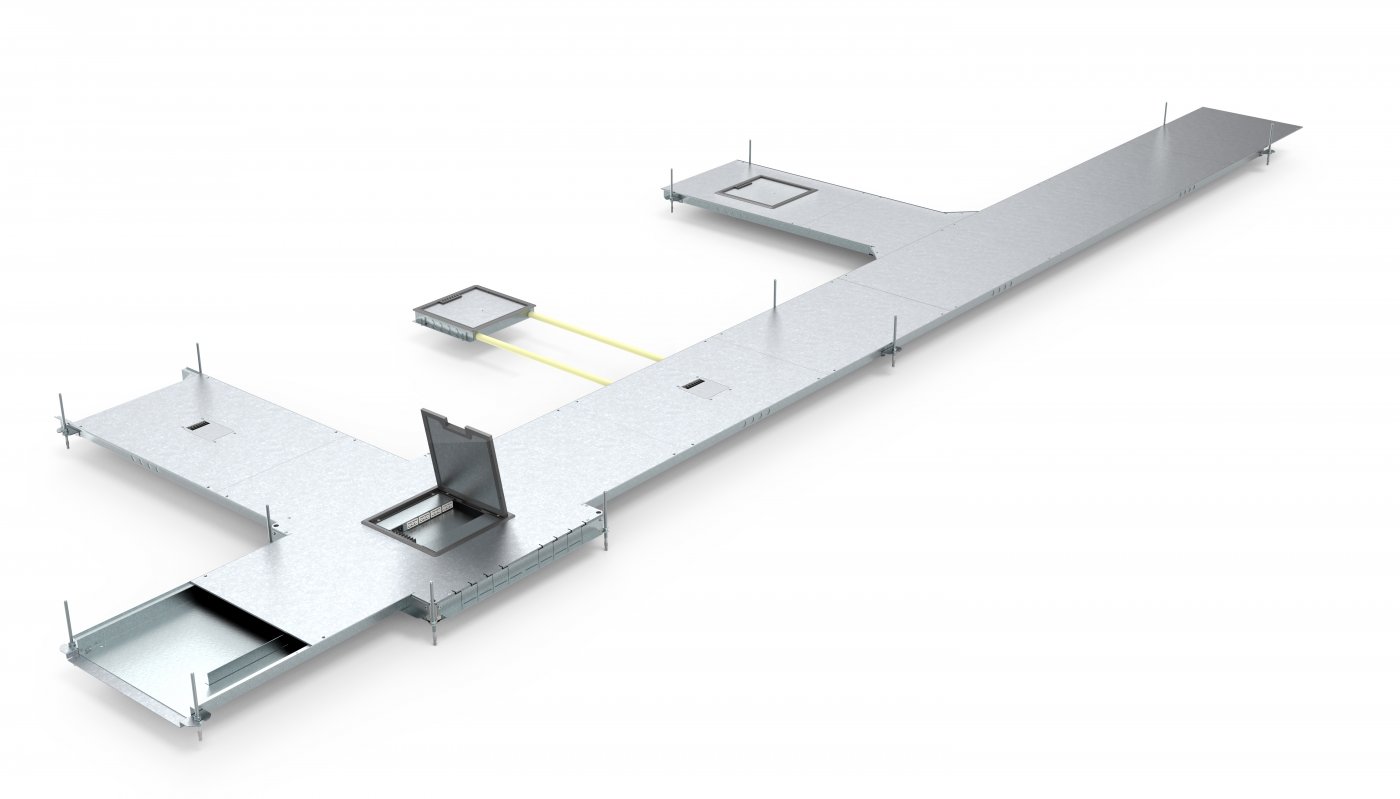

Composants pour l'installation d'une goulotte de sol ouverte

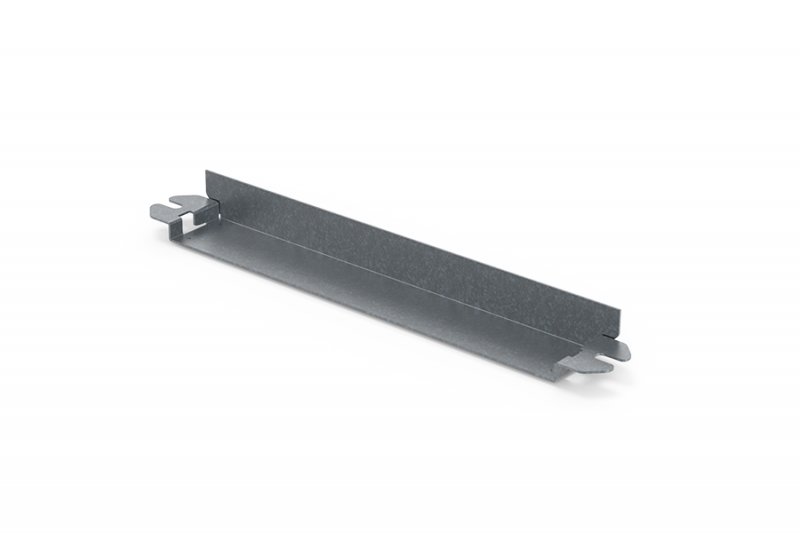

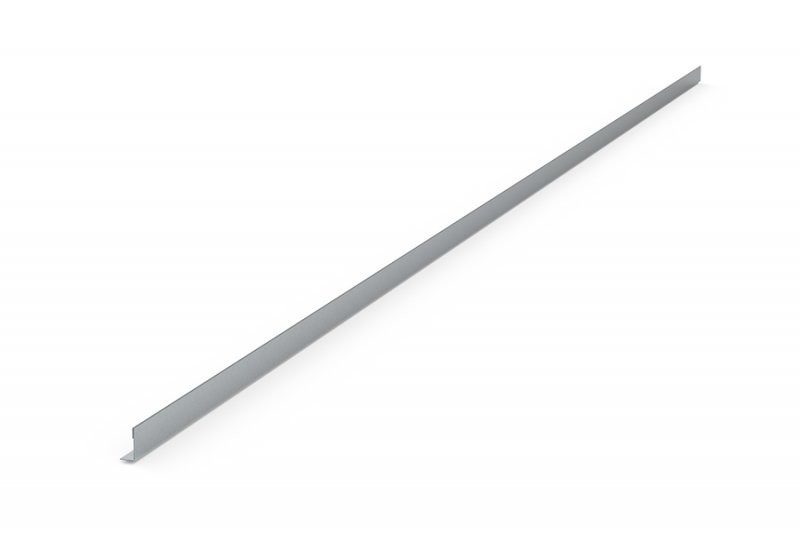

Cloisons de séparation 230V/données
Les cloisons de séparation offrent une solution pratique et sécurisée pour maintenir les câbles électriques et de données séparés dans les goulottes de sol ouvertes. Cela permet d'éviter les interférences et les perturbations entre les différents types de câbles. Les cloisons de séparation possèdent une surface supérieure lisse, garantissant une installation sans risque de blessures. Elles sont également faciles à monter grâce aux clips intégrés dans la goulotte de sol. Bien qu'optionnelles, ces cloisons sont fortement recommandées pour une gestion efficace et fiable des câbles.
Caractéristiques des cloisons de séparation
- Gestion sans interférences: Sépare efficacement les câbles électriques et de données.
- Finition sécurisée: La surface lisse assure une installation sans bords tranchants.
- Montage rapide: Fixation simple et solide grâce aux clips intégrés.
- Application recommandée: Réduit les interférences électromagnétiques et améliore la fiabilité du câblage.
Couvercles de goulottes
Les couvercles de goulottes offrent une solution robuste et sécurisée pour fermer les goulottes de sol contenant des câbles. Avec une longueur de 625 mm et fabriqués en tôle d'acier galvanisée de 4 mm d'épaisseur, ils assurent une surface résistante et praticable.
Les quatre vis de fixation (attachées au corps) garantissent une montage stable, tandis que les raccords superposés permettent un alignement parfait entre les goulottes adjacentes.
Caractéristiques des couvercles de goulottes
- Solides et praticables: Fabriqués en acier galvanisé de 4 mm, offrant une capacité de charge maximale.
- Installation facile: Fixation sécurisée avec quatre vis.
- Alignement parfait: Les couvercles superposés assurent une finition nette et continue.
- Versions polyvalentes: Disponibles en couvercles pleins ou avec options pour boîtiers de sol, colonnes de sol et passages de câbles.

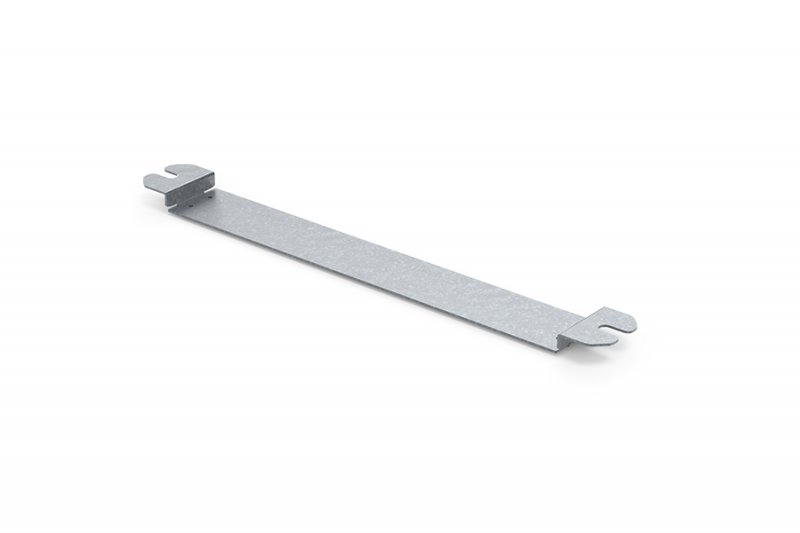

Étriers de réglage et de fixation
Les étriers de réglage et de fixation offrent une solution fiable et simple pour fixer solidement les goulottes de sol. Pour chaque longueur de goulotte de 2500 millimètres, un minimum de deux étriers est recommandé : un pour l’assemblage des goulottes et un autre pour le support central. Grâce aux tiges filetées réglables avec écrous (jusqu’à M10 maximum), ces étriers peuvent être ajustés précisément à la hauteur souhaitée, garantissant ainsi une installation stable et sécurisée.
Caractéristiques des étriers de réglage et de fixation
- Connexion robuste: Assure une liaison stable entre les goulottes de sol.
- Support optimal: Une fixation centrale empêche toute déformation ou fléchissement.
- Hauteur réglable: Ajustement précis avec des tiges filetées jusqu’à M10.
- Fixation fiable: Idéal pour une installation solide et durable.
Bouts de goulottes
Les bouts de goulottes offrent une solution simple et efficace pour fermer l’extrémité des goulottes de sol ouvertes. Grâce à l’étrier de fixation intégré, l’ajustement est directement possible, permettant ainsi une installation rapide et facile. La partie de montage est compatible avec des tiges filetées jusqu’à M10.
Caractéristiques des bouts de goulottes
- Finition sécurisée: Assure une finition soignée et fiable des goulottes de sol ouvertes.
- Installation facile: Le système de réglage intégré accélère le montage.
- Compatibilité: Adapté aux tiges filetées jusqu’à M10.
- Conception durable: Structure robuste et stable pour une utilisation à long terme.

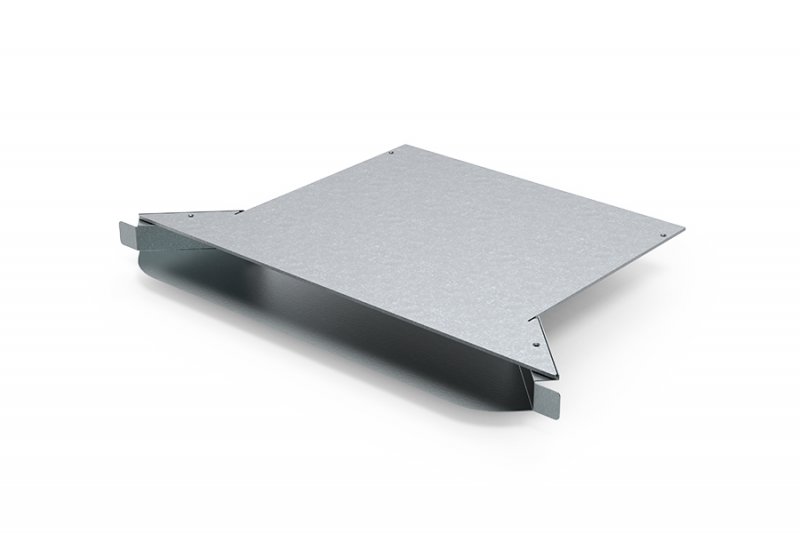

Pièces de dérivation et d’angle
Les dérivations offrent une solution universelle pour créer des angles et des branches dans les goulottes de sol pour câbles. Grâce à leur pli arrondi, les câbles peuvent être guidés en toute sécurité et sans risque d’endommagement lors des changements de direction. En combinaison avec un embout de finition, les dérivations assurent une installation propre et sécurisée. La goulotte peut traverser l’espace et rester totalement invisible une fois l’installation finalisée.
Caractéristiques des pièces de dérivation
- Utilisation universelle: Convient pour les angles et les dérivations dans les goulottes de sol.
- Gestion sécurisée des câbles: Le design arrondi prévient tout dommage aux câbles.
- Installation flexible: À combiner avec des pièces de finition pour un rendu parfait.
- Finition invisible: Les corps de goulotte traversants restent entièrement dissimulés.

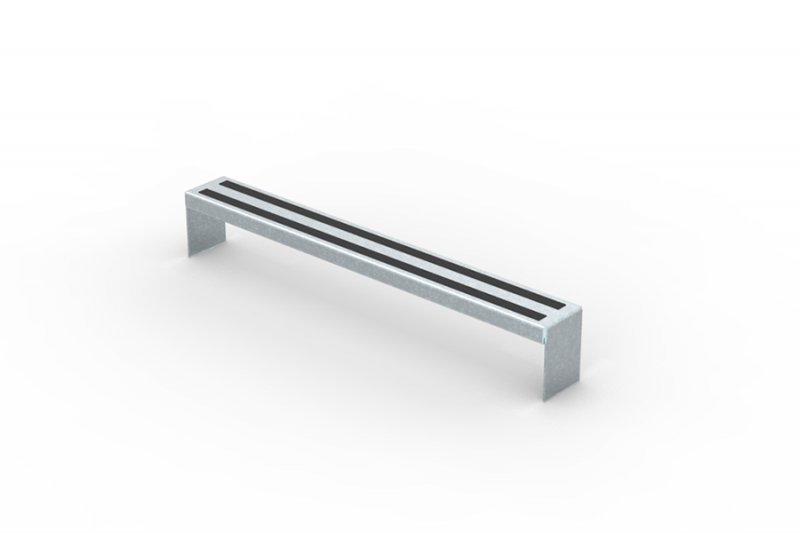

Ponts de support
Les ponts de support assurent un maintien solide à chaque joint de couvercle dans les goulottes de sol. Ils peuvent être installés facilement et sans matériel de fixation, restant en place de manière autonome dans la goulotte. Le ruban d’amortissement sur toute la largeur empêche efficacement les bruits de cliquetis. Les ponts de support sont disponibles à partir d’une largeur de 400 millimètres.
Caractéristiques des ponts de support
- Support robuste: Assure la stabilité à chaque joint de couvercle.
- Installation facile: Aucune fixation requise, reste en place de manière autonome.
- Réduction du bruit: Un ruban spécial empêche les bruits de cliquetis.
- Différentes largeurs: Disponibles à partir de 400 millimètres.

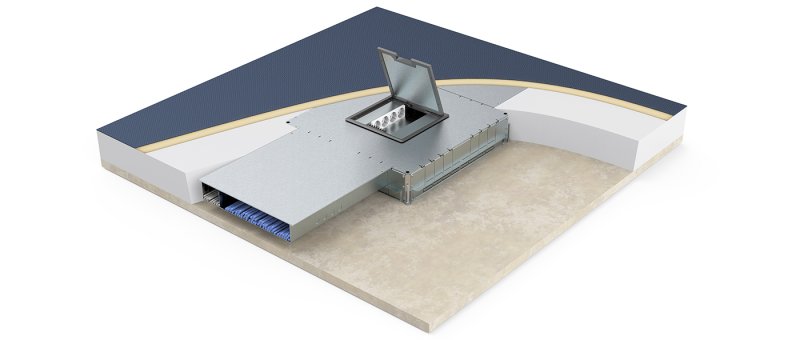

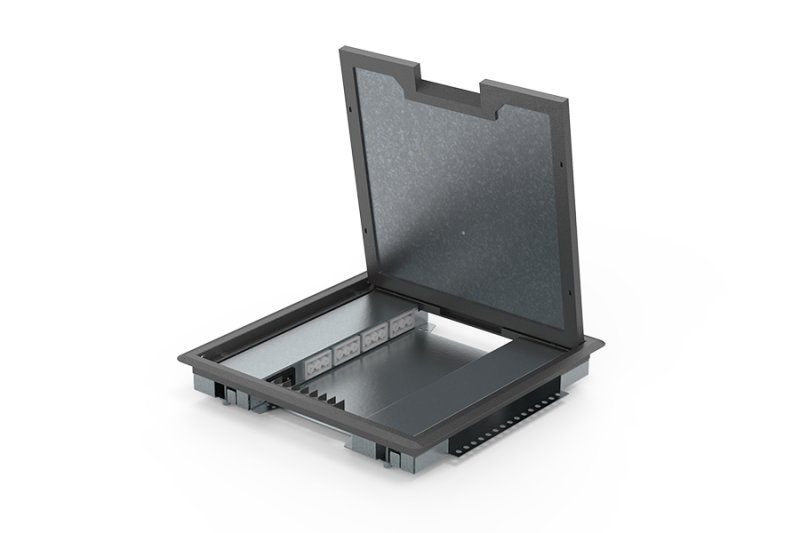

Boîte de sol HPL Compact 30 mm
Ce boîtier de sol est spécialement conçu pour une utilisation dans les planchers en tôle mince, offrant une solution complète et durable pour la gestion des câbles. Grâce à sa compatibilité avec les goulottes de sol (ouvertes et encastrées), il peut être utilisé dans de nombreuses applications.
Avec une profondeur d’encastrement minimale de 30 mm, ce boîtier est idéal pour les installations avec un espace restreint. Ses quatre pinces de fixation réglables garantissent une fixation solide, même en cas d’utilisation intensive.
Conçu pour assurer fonctionnalité et sécurité, ce boîtier de sol permet une installation facile, même dans les espaces au sol limités.
Caractéristiques de cette boîte de sol
- Gain de place: Profondeur d’encastrement minimale de seulement 30 millimètres.
- Sécurisée et durable: Conforme aux normes CE et UL94.
- Polyvalente: Compatible avec les systèmes de goulottes de sol ouvertes et encastrées.
- Adaptée aux câbles rigides: Conçue pour le câblage moderne des données, comme le Cat.7.

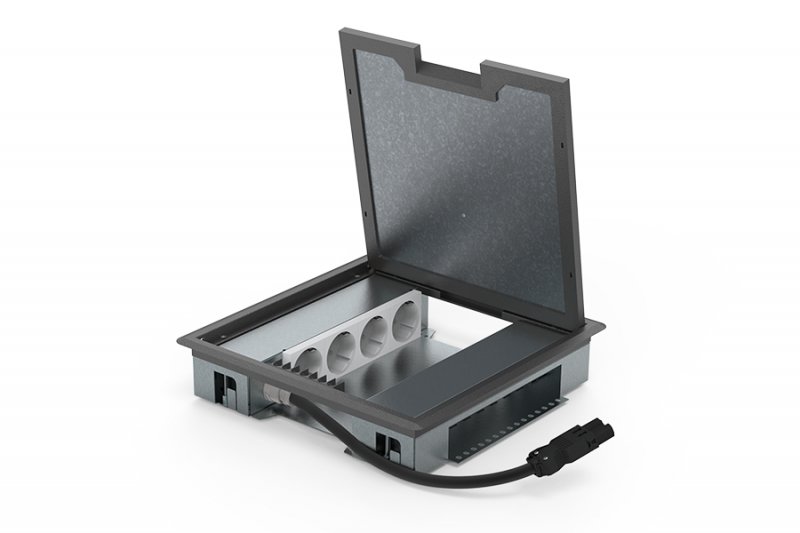

Boîte de sol HPL Compact 55 mm
Ce boîtier de sol est spécialement conçu pour une utilisation dans les planchers en tôle mince, offrant une solution complète et efficace pour la gestion des câbles. Grâce à sa compatibilité avec les goulottes de sol ouvertes, il peut être utilisé dans de nombreuses applications.
Avec une profondeur d’encastrement minimale de seulement 55 mm, ce boîtier est particulièrement adapté aux espaces restreints. Ses quatre pinces de fixation réglables garantissent une stabilité optimale, même en cas d’utilisation intensive.
Il combine fonctionnalité, sécurité et durabilité, ce qui le rend idéal pour diverses applications dans les environnements de bureau et les espaces techniques.
Caractéristiques de cette prise de sol
- Gain de place: Profondeur d’encastrement minimale de 55 millimètres.
- Sécurisée et durable: Conforme aux normes CE et UL94.
- Polyvalente: Compatible avec les systèmes de goulottes de sol ouvertes et encastrées.
- Adaptée aux câbles rigides: Conçue pour le câblage moderne des données, comme le Cat.7.
Oui, je souhaite obtenir plus d'informations
